קירות קרן בטון טרום -בטון התפרסמו בזכות מבני מגורים ומסחר בגלל היתרונות הרבים שלהם. קירות בטון טרומיים הם אלמנטים מבניים בטון יצוקים ונרפאים בסביבת ייצור מבוקרת, ואז מועברים לאתר הבנייה להתקנה. בניגוד ליסודות שנשפכו המוצקים באתר, קטעי קיר מוקדמים מיוצרים מחוץ לאתר במפעל באמצעות ציוד וטכניקות מיוחדות.
תהליך הייצור של Precast מאפשר בקרת איכות מעולה, שכן עיצוב תערובת הבטון, היציקה, הרטט, הריפוי והבדיקות מנוטרות מקרוב. התוצאה היא אלמנטים בטון בעלי חוזק גבוה ועמיד עם גימורים ומרקמים עקביים. בנוסף, יצירת הקירות במפעל כוללת בידוד, פתחים וקבצים מצורפים כמו ברגי עוגן לפני ההובלה.
לאחר ריפוי, לוחות טרום -קדומים מורמים מהצורות ונשלחים ישירות לאתר העבודה. הפגישות מוקמות ומחוברות ליצירת קירות הבסיס של הבניין. התקנת Precast מהירה ביותר בהשוואה לשיטות שפוגות מסורתיות. הקירות מופחתים למקומם על ידי מנוף ומחוברים. זה מאפשר לעסקים אחרים להתחיל לעבוד במהירות עם בניית המבנה מעל.
יסודות בטון טרומיים מציעים לבעלים ובונים חיסכון, ביצועים ודיוק. החלקים הבאים יתארו את שלבי המפתח לייצור קירות יסוד בטון טרום, החל מעיצוב ויציקה של תערובת לריפוי והתקנה.
תכנון ועיצוב
תכנון ועיצוב קירות קרן בטון טרם -טרום כרוך במספר צעדים עיקריים כדי להבטיח שהפנלים עומדים בדרישות הפרויקט.
קבע דרישות עומס ותנאי אדמה להנדסת תכנון קיר נכון
השלב הראשון בתכנון קירות קרן Precast הוא קביעת תכנון הקיר והפרטים המתאימים לעמוד בעומסים והתנאים באתר הבניין. יש להנדס את לוחות הקיר כדי לתמוך במשקל המבנה שלמעלה, להתנגד ללחצי אדמה לרוחב ולהעביר כראוי עומסים אל תוך בסיס למטה. זה דורש הערכה של מספר גורמים:
● עומסים אנכיים מתים וחיים: המשקל העצמי של המבנה, כמו גם עומסי דייר/ריהוט, מכתיבים דרישות תלולות. עומסים שלג, רוח ועומסים סיסמיים משפיעים גם על עיצוב.
● לחץ אדמה ולחצי אדמה לרוחב: קרקעות חימר, סחף, חול וחצץ מטיל כוחות לרוחב שונים. גובה האדמה נשמר משפיע גם על הלחץ.
● עומסי תוספת: ציונים משופעים, יסודות סמוכים או עומסי שטח מוסיפים לחצי תשלום.
● גורמים סביבתיים: רמת טבלת מי תהום, חשיפה כימית פוטנציאלית ושיקולי הקפאת אקלים/הפשרה משפיעים על התכנון.
לאחר קביעת העומסים הרלוונטיים, ניתן לבחור ולחזק את רכיבי הקיר עבור קודי עיצוב סטנדרטיים חוזקים נאותים ושיטות עבודה מומלצות מנחות כראוי לוחות טרום, חיבורים ואלמנטים יסודיים.
בחר עובי קיר וחיזוק על בסיס צרכים מבניים
עובי הקיר הקדום נבחר על סמך החיזוק הנדרש כדי להתנגד לכיפוף לחץ והעברת עומסים בבטחה לבסיס. עובי אופייני נעים בין 6 ל 12 אינץ '. החיזוק הוא בדרך כלל בצורה של כלובי מוטות המוכנסים לצורות הפאנל לפני מיקום הבטון. גודל המורדים ומרווחים מוגדרים על ידי המהנדס לפי דרישות הפרויקט.
עומסים גדולים יותר או גובה קיר דורשים לוחות עבים יותר וחיזוק חזק יותר. פתחים לחלונות, דלתות וכלי עזר משפיעים גם על עיצוב. עומסים מרוכזים סביב פתחים זקוקים לתמיכה נוספת. לוחות עשויים להיות בטון מוצק או להשתמש בצורות בטון מבודדות כדי לספק בידוד אינטגרלי. סוג הצורה שנבחר משפיע על עובי הפאנל.
חיבורי עיצוב בין לוחות ושילוב פתחים לדלתות, חלונות, כלי עזר
פרטים קריטיים הם פרטים קריטיים לתכנן כראוי את החיבורים בין לוחות טרום -פתיחים לשילוב פתחים. המפרקים האנכיים בין הפאנלים בדרך כלל מחוזקים ומחוזקים לאחר הקמתם. חיבורים בריחים בעלי חוזק גבוה עוגנים את בסיס הקיר עד לרגל.
הפתיחות חייבות להתיישר בין לוחות ולחזק חיזוק נוסף בפינות. מפרקי התכווצות/בקרה נדרשים גם לתנועת ריפוי בטון בין הפאנלים. THE
דפוס ומיקום של פתחים מתוכננים צריכים להיות מתואמים מוקדם בעת תכנון הלוחות. אבטחת חדירות עבור כלי עזר דורשת גם גישה משולבת.
חשבון לדרישות הובלה והתקנה בעיצוב
לבסוף, אילוצי התחבורה והתקנה באתר זקוקים לשיקול. תקנות דרכים מגבילות מידות לוח. יש לתכנן תוספות הרמה לפאנלים. משקל האלמנטים צריך להתכתב עם יכולות המנוף הזמינות באתר.
יתכן ויהיה צורך בסטייה זמנית במהלך הזקפה עד רצפות עליון או מילוי חוזר לספק ייצוב לרוחב. על תכנון הקרן והכנות האתר לאפשר התקנת לוח בטוח. התייחסות לגורמים אלה בשלב התכנון גורמת לאלמנטים מוקדמים המותאמים לייצור יעיל, מסירה והרכבה.
טפסות וחיזוק
טפסים וחיזוק נאותים הם קריטיים לייצור קירות יסוד בטון עמידים ואיכותיים.
לבנות טפסים עמידים המסוגלים לעמוד בלחץ בטון
● טפסים חייבים להיות אטומים למים ולעמוד בלחץ בטון נוזלי מבלי להתכופף.
בדרך כלל משתמשים בחומרים יציבים כמו פלדה, פיברגלס או דיקט מטופל.
● יש לאטום את המפרקים בטופס כדי למנוע דליפה
● משטחי טופס צריכים להיות חלקים כדי להשיג גימור קיר רצוי.
● טפסות זקוקות לרצועות או משופעות משופעות כדי להקל על פרטי קצה הלוח.
● סוכני שחרור טופס מיושמים כך שהפנלים מתנתקים בקלות לאחר הריפוי.
● יישור טופס, מידות וסובלנות מאומתות לפני מיקום הבטון.
הכן בסיס כדי לקבל את החיבור התחתון של לוחות הקיר
● בסיס נוצר ומטיל עם מוטות מתלה בולטים לקשירת לוחות קיר
● גודל מתלה, מרווח, עומק ומיקום חייבים להתאים לעיצוב הפאנל
● משטח ההפעלה מנוקה ומחוספס כדי לשפר את חיבור הלוח
● פילוס וסימני סקר מדריכים הכנת הכנה ומיקום לוח.
● בעיטות עץ זמניות עוזרות למיקום שורה ראשונה של לוחות.

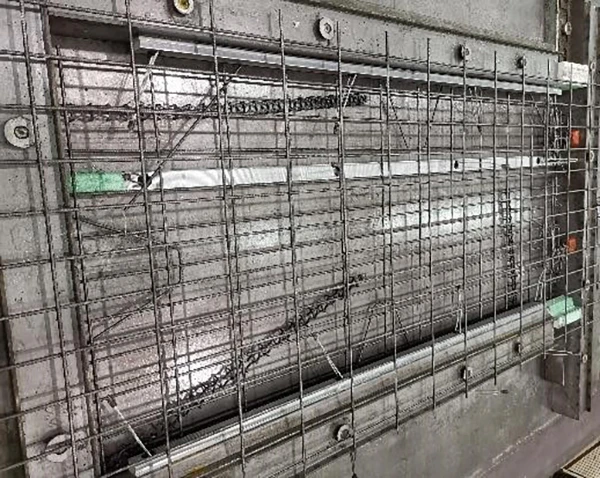

התקן חיזוק של rebar להלןאווימפרטי הנדסה NG
כלובי המורדים מפוברקים ומכניסים לצורות לפני שפיכת הבטון. על גודל המורדים, המרווח והתצורה של המורדים להתאים בדיוק לציורי תכנון מבניים.
מפרטי rebar | תֵאוּר |
גוֹדֶל | #3, #4, #5 סורגים הנפוצים |
מרווח | 4 - 12 סנטימטרים במרכז בדרך כלל |
מִרוָח | 1 - 2 סנטימטרים משולי צורה |
חופף | קוטרי קוטרי בר 30 בר. מינימום |
כיפוף | כיפוף הדרגתי ללא קינקים |
על העובדים לקשור ולתמוך בזרז כראוי בתוך הצורות כדי להחזיק את המיקום במהלך מיקום הבטון. מקלות, פינות ופתחים של מוטרים זקוקים לתשומת לב מיוחדת.
כלול עוגנים להרמה ומחברים בין לוחות
תוספות הרמה שהוטלו בפאנלים מאפשרים חיבור לחיבור מנוף. הכמות, הקיבולת והמיקום מאפשרים טיפול בטוח. עבור יסודות לוח MAT, מחברי המורדים המתמחים מקשרים בין לוחות הקיר זה לזה. משתלבות אלה עם חיזוק מתנדבים בכיוון בלוח. התקנה נכונה של עוגנים ומחברים מבטיחה שהקירות משתלבים בהצלחה.
בדיקת הטפסות והחיזוק המוכנות היא הכרחית לפני שופכת בטון. יש לבדוק את כל הממדים, המרווחים והמפרטים ההנדסיים. לאחר אישור, ניתן להתחיל מיקום בטון איכותי.
ייצור ושפכה בטון
בטון עקבי ואיכותי חיוני לקירות יסוד טרומיים עמידים. נדרשת שליטה מדוקדקת של תערובת הבטון, אצווה, מיקום וריפוי.
בחר תערובת בטון איכותית עיצוב וחומרי גלם
על הפרופורציות והחומרים של תערובת הבטון להניב את החוזק, יכולת העבודה והגימור שצוינו על ידי המהנדס. בטון טרום טרום טיפוסי משתמש בכוח דחיסה בין 5, 000-8, 000 psi וחדירות נמוכה. המלט, המצטבר הגס והעדינים, התערובות וביצועי ההשפעה באיכות המים. יתכן ויהיה צורך בהתאמות לערבב כדי להסביר שונות של שונות חומרים אזורית.
בקרה על נהלי אצוות וערבוב לעקביות
מפעלים טרומיים משתמשים בציוד אצווה אוטומטי ובשליטת מחשב כדי לשקול חומרים במדויק. חומרי גלם מאגרים כדי לשמור על תנאי לחות אחידים. בטון מעורבב היטב בתוף גדול להפצת המצרפים ולהדביק באופן אחיד. ערבוב אנרגיה וזמן עקבי בין קבוצות.
בדוק דגימות בטון כדי לאשר את הכוח ויכולת העבודה
כאשר מיוצר בטון, מצליחים גלילי מדגם כדי לאמת את חוזק הדחיסה עומד בסטנדרטים. שפל, תכולת אוויר וטמפרטורה נמדדים כדי לבדוק את יכולת העבודה והאיכות. הבטון נבדק ועליו להשיג תוצאות עוברות לפני שמוצב בצורות.
מאבטח טפסות במהירות ובבטיחות עם מגנטים תריס
מגנטים תריסיםספק פיתרון חדשני לאבטחת לוחות טפסים לשימוש חוזר. המגנטים המופעלים על ידי עוצמה גבוהה הנעים בין כוח הדבק 450-2600 ק"ג מחזיקים באופן זמני צורות עץ, פלדה או אלומיניום נוצרות היטב ללא ריתוך או קידוח.
עובדים פשוט ממקמים את הטפסים המוקדמים ולחץ על כפתור כדי לעסוק במעגל המגנטי הניאודימיום החזק של המגנט עטוף בתיבת פלדה עמידה. זה יוצר חיבור מתכוונן חזק לשולחנות פלדה או למסגרות. כאשר הוא מוכן להפשיט צורות, העובד משחרר את הכוח המגנטי בעזרת מוט בקרה או מנוף כדי להתנתק ולמיקום מחדש ללא מאמץ.
היתרונות העיקריים של מגנטים תריסים:
● הגדל את מהירות ההתקנה של טפסות עד 70%
● הפעל תצורה קלה והתאמות קלות
● הפחיתו את נזקי השטח לצורות או לשולחנות
● רב -תכליתי מאוד לחומרים ועיצובים מגוונים של טפסים
● בנייה עמידה בפני מזג אוויר לשימוש חוזר
● זמין בגדלים וצורות כך שיתאימו ליישום
השימוש במגנטים של תריס משפר את הפרודוקטיביות, הדיוק, הבטיחות ואורך החיים של טפסים עבור יישומים טרומיים.
הצטרפו לוחות קיר בצורה מאובטחת עם לולאות קופסאות מחברים

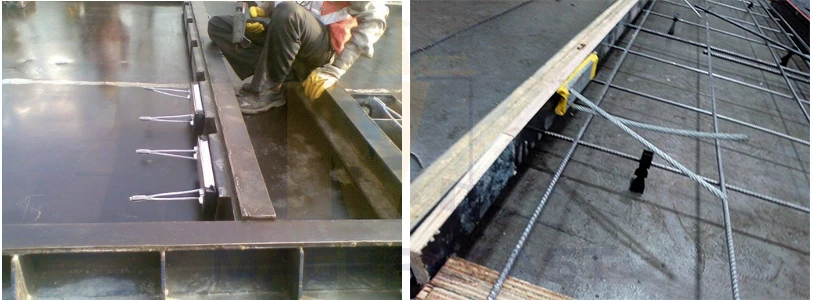

חיבור מבני אמין בין לוחות קיר טרום -קיר הוא קריטי.לולאות קופסאות מחבריםספק עוגן משובץ פשוט ועמיד להצטרפות לוחות.
הלולאות מורכבות מחבל חוט פלדה מגולוון בעוצמה גבוהה הכלול בתיבת פלדה. הקופסה מתחברת לטפסות לפני שופכת בטון, ומאפשרת לחבל התיל הסליל להטמיע ישירות בלוח.
ברגע שמרפא בטון, הלולאה נוצצת כדי לחשוף נקודת התקשרות בין לוחות. החבל הגמיש מעביר עומסי מתח בבטחה בין קטעי הקיר תוך מתן תנועה מבוקרת.
היתרונות של לולאות תיבות מחברים:
● מטמעים בקלות לבטון שנשפך
● צץ אוטומטית ללא כיפוף מחדש
● מעביר עומסים מבניים בין לוחות
● חבל פלדה רקיע מאפשר תנועה מבוקרת
● חבל ועמידה בקורוזיה
● קליפים מקודדים צבעים לזיהוי
● גודל קומפקטי להובלה ואחסון
לולאות קופסאות מחברים יוצרות חיבורי בטון טרומיים חזקים במהירות, בפשטות ובאמינות.
הרם וטיפול בפנלים בצורה מאובטחת באמצעות תוספות לולאת סליל
תוספות אלה כוללות סליל קצה מרותך לסליל חוט לולאה. צורת הסליל מאפשרת זרימת בטון דרך התוספת במהלך השפיכה לאינקפסולציה מוצקה. לאחר הריפוי הוא משאיר קובץ מצורף חזק חשוף המפיץ כוחות הרמה על שטח גדול.
תוספות לולאת סליל מונעות פריצת בטון או מתפוררות בעת הטיפול. הם גם נקיים בעצמם מפסולת ויוצרים עוגנים עבורחיבורים בורג.
היתרונות של תוספות לולאת סליל:
● הפצת עומסים על שטח גדול לבטיחות
● סליל צמוד ריתוך מתנגד לכוחות הנסיגה
● צורת הסליל לניקוי עצמי מנקה פסולת
● נקודת התקשרות קלה לבריגה לחבלול
● אורכים ויכולות מותאמות אישית זמינות
● אין צורך במיקום או איחוד מיוחד
תוספי לולאת סליל מאפשרים הרמה והתקנה בטוחים ויעילים של אלמנטים טרומיים.
שופכים בטון לצורות באמצעות משאבות, דליים או מנופים לפי הצורך
בטון מופקד בקפידה לצורות, ונמנע מהפרדה או מתיז. שאיבה, דלי מנוף, מסועים או טרדות כולם מאפשרים מיקום בטון מדויק. קצב השפיכה, הגובה והטכניקה נמנעים משיבוש המורדים. עובדים מתפשטים ומתגבשים במהלך השפיכה. מונעים מפרקים קרים בין קבוצות.
לאחד בטון כראוי עם ויברטורים כדי למנוע חללים
השימוש בוויברטורים פנימיים מסיר אוויר נכלא ומגבש באופן מלא את הבטון סביב המוטות ללא הפרדה. ויברטורים של טבילה בגודל ותדירות מתאימים מוכנסים בשיטתיות ומושכים. רטט מוחל עד שהבטון הופך לנוזל ובועות אוויר משטח.
עקוב אחר דרישות הריפוי בזהירות לפיתוח חוזק מלא
על אלמנטים מוקדמים לרפא כראוי - בדרך כלל בתוך הטפסים לשעות 12-24. זה מאפשר לחדר כימי וייצור חום לבנות חוזק מוקדם. נדרש ניטור טמפרטורה ולחות קפדניים לפני הפשטת טפסים וריפוי נוסף. הדבקה בדיוק למשטרים ריפוי מוגדרים גורמת לבטון להגיע לחוזק העיצוב המלא שלו.
הריסק, טיפול ואחסון
לאחר ריפוי בטון נאות, יש להסיר את הפאנלים המוקדמים מהצורות, להעביר ולשמור עד ההתקנה.
● טפסות מופשטות ברגע שהבטון מגיע לחוזק מספיק, בדרך כלל תוך 12-24 שעות. משטחי הטופס משומנים כדי להקל על ההסרה מבלי לפגוע בלוח.
● לוחות מורמים אנכית על ידי מנוף בעזרת תוספות הרמה מכוילות שנדלקו אל הפאנלים. Slings ניילון מחברים חיבור לתוספות כדי להניף כל לוח לביצוע והעמסה על משאיות.
● כל פאנל מסומן במספר זיהוי המתאים לרישומי הפקה ורישומי חנויות. זה מאפשר מעקב באמצעות ייצור, הובלה והתקנה סופית.
● מלגזות, להגיע לערונות או מנופי תקורה לוחות תמרון סביב המפעל והעמיס על נגררים לטרקטור או משאיות מיטות הטיה מתמחות למשלוח לאתר העבודה או לחצר המלאי.
● הפאנלים מאוחסנים זקופים על קרקע יציבה או חסימת כדי למנוע יישוב או פיצוח דיפרנציאלי. Dunnage מפיץ באופן שווה עומסים בין לוחות מוערמים. אחסון נכון מגן על לוחות מפני נזק.
נהלי הורס, טיפול ואחסון נכונים מונעים נזק למוצרי בטון טרומיים מוגמרים לאחר שהצליחו ונרפאים.
הַתקָנָה
כדי לבנות את מערכת היסוד, התקנת קירות יסוד בטון טרם -קדושים דורשת הכנה, הרמה, חיבור ומילוי חוזר.
● יש לרפא ולהכין כראוי את קרן המעלה או הלוח עם תאימות, מחברים ועוגן כדי להתאים את לוחות הקיר. משטחים מנוקים ומלאים למפרט.
● לוחות קשורים במתלי ניילון המחוברים לתוספות הברגה המוטות אל הפאנלים. מנופים מרימים וממקם כל לוח מעל הבסיס.
● עובדים מנחים את הפאנל למקומם ומחברים מוטות מתלה או ברגי עוגן לבסיס. לוחות סמוכים מחוברים לדיס, בשרון מוטות, או חיבורים מכניים כמתוכנן.
● סדקים וחזקים מחזיקים לוחות ישר ומצנבים עד לאבטחת כל המפרקים, והמבנה שלמעלה מספק יציבות לרוחב. יישור נבדק כדי להבטיח כי הקירות יהיו מרובעים ובסובלנות.
● לאחר הצטרפות ומייצבים לוחות, החלק החיצוני הקיר מוגן או אטום למים לפי הצורך. המילוי האחורי ממוקם ונדחס משני הצדדים באמצעות חומרי מילוי גרגירים נקיים.
● הקבלן והמתקינים הכלליים משלימים בדיקה כדי לאמת את הקירות ממוקמים, מחוברים, אטומים למים וממלאים בחזרה כדי לעמוד בתכנון המבני.
עם הכנת אתרים טובים וטכניקות התקנה נאותות, ניתן להקים קירות קרן בטון טרם -טרום במדויק וביעילות כדי להתחיל לבנות פרויקטים על בסיס מוצק.
בקרת איכות ובטיחות
שמירה על נהלי בקרת איכות ובטיחות קפדניים היא הכרחית בעת פיצוי וקיום קירות יסוד בטון טרום.
● יש לאכוף פרוטוקולי בטיחות באמצעות אלמנטים של טפסים, מוטות, בטון והרמה. בדיקות PPE, אימונים וציוד נאותים הם קריטיים.
● נבדקת טפסות לפני כל שימוש בפגמים וסימני עיוות. REBAR נבדק כדי לאמת גודל, מרווח, מיקום ושחבור לפי מפרטים.
● צילינדרים בטון נבדקים כדי לאשר חוזק הדחיסה הגיע ל- PSI הנדרש לפני הפשטת טפסים. ניתן לקחת ליבות מלוחות נרפאים לאימות איכות בטון.
● לאחר ההריסה נבדקים לוחות מוגמרים אם יש סדקים, התנפצות ופגמים אחרים. כל פגמים ממופים, ואז מתוקנים ונבדקים מחדש.
● עובדים עוקבים אחר פעולות הגמר כדי להימנע מעבודת יתר על פני השטח או הקצוות והפינות המזיקות.
● באתר לאחר ההתקנה, קירות מוגנים מפני נזק ונרפאים כראוי על ידי שליטה בטמפרטורה ולחות.
● דוחות בקרת איכות יומיים בדיקות מסמכים, בדיקות וכל פעולות מתקנות לאורך כל תהליך הבסיס הבטון טרום.
דבקות קפדנית בקודים, מפרטים ושיטות עבודה מומלצות מבטיחה שהתוצר הסופי עומד בדרישות היושרה המבנית של העיצוב, האסתטיקה והעמידות.
מַסְקָנָה
ייצור והתקנה של קירות קרן בטון טרם -קרה דורשים מומחיות על פני טכניקות תכנון, הנדסה, מדעי חומרים ובנייה. כאשר הם מבוצעים כראוי, יתרונות איכות, ביצועים מבניים, מהירות ויעילות שווים את התיאום הקפדני הנדרש.
התהליך מתחיל בתכנון והנדסה יסודית כדי להתאים אישית את תערובת הקיר ואת תערובת הבטון לדרישות הספציפיות של הפרויקט. יש לבנות טפסות וחיזוק בדיוק כדי להתאים לציורים המבניים. חומרי בטון גולמיים נבחרים בקפדנות, נבדקים ונמצאים במעקב כדי להשיג את החוזק והיכולת המפורטים.
תנאי מפעל מבוקרים מאפשרים ייצור עקבי ואיכותי של הפאנלים המוקדמים.
הכנות להריסת, טיפול ותכשירי אתרים מגנים על המוצרים המוגמרים עד ההתקנה. לאחר מכן הקירות מוקמים ומחוברים בטכניקות מתאימות על ידי צוותים מנוסים.
נהלי בקרת איכות, בדיקות ובטיחות חיוניים בכל שלב, החל מתכנון ועד השלמת הבנייה. תשומת לב מדוקדקת למיקום המורדים, איחוד קונקרטי, ריפוי, חיבורים ומילוי אחורי מבטיחה שלמות מבנית וביצועים ארוכי טווח.
עם המומחיות, הציוד והניהול הנכונים המיישמים את השיטות המכוסות במדריך זה, יסודות בטון טרומיים יכולים להיות פיתרון יעיל ואיכותי למבנים למגורים ומסחר כאחד.
שאלות נפוצות
1. מהם היתרונות העיקריים בשימוש בקירות יסוד בטון טרום?
כמה יתרונות עיקריים של קירות יסוד טרום-קדימה כוללים מהירות ההתקנה, בטון באיכות גבוהה, עמידות, אחידות וחיסכון בעלויות מפחתת עבודה וטפסות באתר. הגדרת המפעל הנשלטת מאפשרת ייצור יעיל.
2. עד כמה קירות יסוד בטון טרום עבים?
עובי אופייני נעים בין 6 אינץ 'עד 12 אינץ'. העובי הנדרש תלוי בתכנון המבני, בעומסי הבניין, בגובה הקיר ובחיזוק.
3. כיצד מחוברים לוחות קיר טרם -קיר?
הפנלים מחוברים באמצעות שחיקי מוטות מרותכים, חיבורים יצוקים המשתלבים עם תוספות ברגל, מפרקים מדורגים עם חיזוק פלדה חוצה את המפרק, עוגנים לאחר ההתקנה או חיבורים מכניים.
4. כיצד נוצרים פתחים לחלונות ודלתות בקירות טרומיים?
פתחים משולבים בעיצוב הפאנל ונוצרים כאשר לוהקים הפאנלים. פלדת חיזוק נוספת מתווספת סביב הכניסות לשמירה על שלמות מבנית. לאחר מכן מוקמים ומחוברים לוחות עם דלתות.
5. איזה סוג של בסיס נדרש לתמיכה בקירות בטון טרומיים?
קירות טרום -קדומים נושאים בדרך כלל על התפשטות בטון מזוין או על מדרגות אינדיבידואליות. קרן לוח מחצלת בטון מזוין יכולה לתמוך גם בלוחות עם מחברים מיוחדים המוטמעים בלוח.
